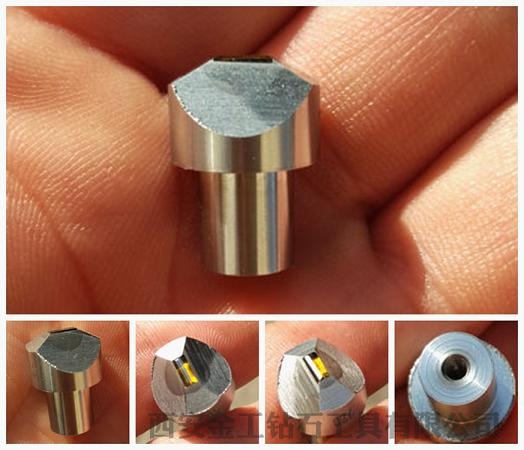

金剛石滾輪是一種新發展起來的修整工具，它與單顆粒金剛石筆修整砂輪相比，在進行非直線修整時其修整時間要短得多，且易修整出各種復雜的成形表面。金鋼石滾輪修整砂輪的方法分為切入式滾輪修整和擺式滾輪修整，因切入式修整器結構比擺式修整器簡單，故在實際生產中應用較多一些。切入式滾輪修整中，與外圓切入磨削工件相似，滾輪由電機驅動旋轉，相對砂輪做切入運動，從而進行砂輪修整。表征滾輪切入式修整的主要參數有：修整速比qd、修整進給量及光修轉數。下面介紹切入式金剛石滾輪修整器在HSQB885.4溝道磨削中的應用。

HSQB885.4為大型四點接觸球軸承，其溝形成桃形溝道，利用現有的TM1 500落地磨床替代立式磨床磨削其溝道，并設計TM1 500金剛石滾輪修整器。

支架固裝于機床床身前部，底座安裝在支架上，并能在縱、橫兩個方向進行調節，滾輪軸為套筒式主軸，采用兩套角接觸球軸承構成的二支承軸系結構，主軸的傳動采用多楔帶傳動，平穩、可靠。驅動電機為輕型鋁殼無線調速電機，采用無級調速電機是為了保證滾輪與砂輪之間線速度之比值qd保持在一定的范圍內。因為隨著砂輪的消耗，其線速度降低，這時就需要適當調低滾輪的轉速，從而獲得最佳修整效果。將修整的切入進給改為砂輪進給，修整時滾輪不動，利用原機床砂輪進給的手搖機構，手動進給來實現修整的切入運動。

還可以采用砂輪不動，滾輪進給的方式進行修整，這時修整器的結構較復雜，即采用直線導軌、滾珠絲杠、步進電機等，可將滾輪修整動作設計成簡易數控系統，其動作程序設計為：快進（不能碰上砂輪）→慢進（按需要的切入速度進給）→光修→退出。
